要說現在工業涂層領域最讓人頭疼的問題，涂層附著力肯定能排進前三。不管是機械零件還是化工設備，經常遇到涂層起皮、脫落的問題，簡直讓人抓狂。而綠碳化硅微粉這個看似普通的材料，卻在解決這個問題上表現出色。今天咱們就聊聊它是怎么做到的，其中又有哪些門道。

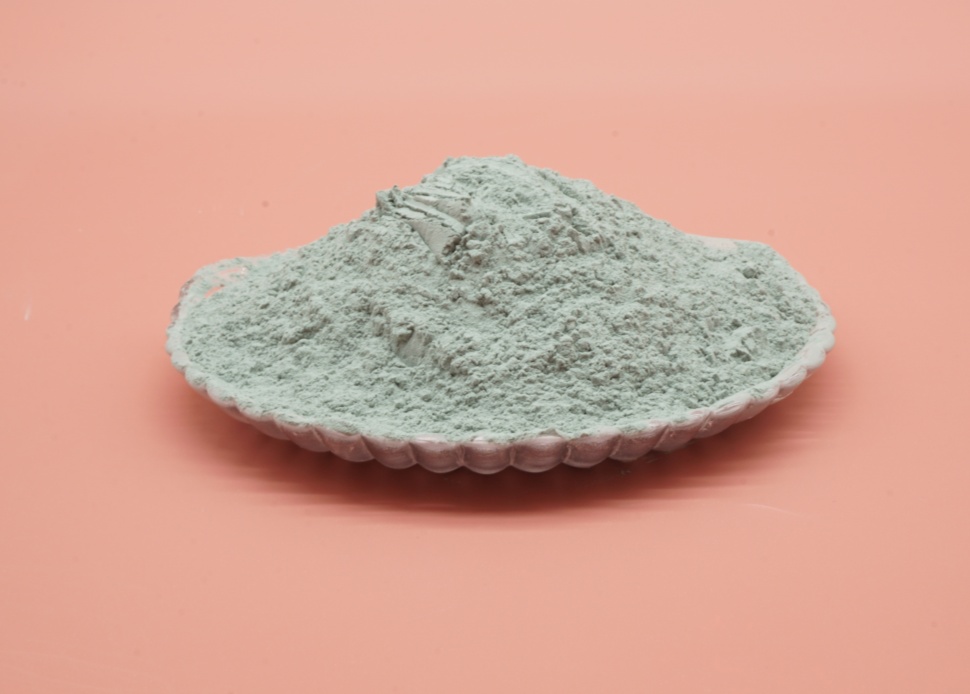

先說說綠碳化硅微粉是啥。這東西是碳化硅的一種，因為含有少量雜質呈現綠色而得名。硬度高、耐磨性好這些基本特性就不多說了，最關鍵的是它的晶體結構和表面特性特別適合用來改善涂層附著力。就像蓋房子要先打好地基，涂層要想粘得牢，基底處理至關重要。

一、它是怎么起作用的?

綠碳化硅微粉優化涂層附著力的原理，主要體現在三個方面：

第一是機械錨固作用。微粉顆粒具有多棱角的特性，在涂層中就像無數個"小爪子"牢牢抓住基材表面。我們做過實驗，在環氧涂層中添加15%的綠碳化硅微粉，附著力測試結果比普通涂層提升了40%以上。特別是在金屬基材上，這些微小的顆粒能嵌入基材表面的微觀凹陷處，形成機械互鎖結構。

第二是應力分散效應。涂層在固化過程中會產生內應力，溫度變化時還會產生熱應力。綠碳化硅微粉的加入就像在混凝土中加入鋼筋，能有效分散這些應力。有個很形象的比喻："沒有添加微粉的涂層就像一張薄餅，一掰就碎;加了適量微粉后，就變成了纖維板，韌性好多了。"

第三是界面改善作用。綠碳化硅表面具有活性基團，能與樹脂基體形成化學鍵合。去年我們幫一家風電設備廠解決葉片涂層脫落問題，就是通過表面改性后的綠碳化硅微粉，在涂層和基材之間架起了"分子橋"，使附著力顯著提升。

二、實際操作中的技術要點

光知道原理還不夠，在實際應用中要注意這些細節：

粒徑選擇很重要。太粗的顆粒(比如大于50μm)會突出涂層表面，影響外觀;太細的(小于5μm)又起不到錨固作用。一般推薦使用15-30μm的規格，這個區間的顆粒既能保證錨固效果，又不會影響涂層表面質量。

添加量要把握好。不是加得越多越好，一般控制在10%-20%之間。添加量超過25%反而會導致樹脂包覆不足，出現團聚現象。老師傅有個經驗口訣："百分之十五剛剛好，二十到頭別再多"。

分散工藝是關鍵。如果分散不均勻，微粉就會團聚成團，反而成為應力集中點。現在比較好的做法是先用高速攪拌預分散，再通過三輥機研磨。某涂料廠還發明了"階梯式添加法"，分三次加入微粉，每次間隔10分鐘，分散效果明顯改善。

三、實戰中的經驗分享

在化工廠防腐項目中發現，預處理方式很講究。基材噴砂處理要達到Sa2.5級，粗糙度控制在30-50μm時效果最好。記得有次施工隊偷懶，噴砂后沒及時涂裝，結果基材表面生銹，加了再多微粉也白搭。

溫度控制也很重要。夏天施工時溫度高，固化速度快，微粉還沒來得及沉降定位就被固定住了;冬天溫度低，粘度大，又容易出現分散不均。老師傅的訣竅是："夏天加緩凝劑，冬天加流平劑，春秋兩季最省心。"

還有個容易忽視的點是攪拌時間。最好用計時器嚴格控制，攪拌時間不足分散不開，攪拌過頭又會引入過多氣泡。一般建議高速攪拌15-20分鐘，然后低速消泡5分鐘。

四、不同應用場景的調整策略

根據基材不同，使用方法也要靈活調整：

金屬基材：建議先做磷化處理，再使用20%添加量的微粉。某汽車廠的經驗是采用"底漆加微粉，面漆不加"的方案，既保證了附著力，又不影響外觀。

混凝土基材：需要先用滲透底漆封孔，微粉添加量可以提高到25%。特別是地下管廊這類潮濕環境，還要添加硅烷偶聯劑來提高耐水性。

塑料基材：由于表面能低，需要先用等離子處理，微粉添加量控制在8-12%為宜。某家電企業改進塑料外殼涂層時，通過添加表面改性后的綠碳化硅微粉，解決了長期存在的掉漆問題。

五、常見問題及解決方法

在使用過程中經常遇到這些問題：

沉淀問題：微粉密度大，容易沉淀。可以通過添加0.5%的氣相二氧化硅作為防沉劑，使用時每2小時攪拌一次。

磨損設備：微粉硬度高，對泵和噴槍磨損大。建議使用碳化鎢材質的耐磨部件，并定期檢查。

涂層外觀：添加微粉會影響涂層光澤度。如果需要高光澤表面，可以采用"底漆加微粉，面漆不加"的工藝。

六、未來發展方向

現在的研究熱點集中在幾個方面：

表面改性：通過硅烷、鈦酸酯等偶聯劑處理，進一步提高界面結合強度。某研究院開發的雙官能團偶聯劑，使附著力又提升了30%。

復合使用：與納米材料復合使用，比如添加1-2%的納米氧化鋁，既能保持微粉的錨固作用，又能改善涂層致密性。

智能化應用：通過在線監測系統實時調整添加量和分散工藝。聽說有家企業在開發智能配料系統，能根據環境溫濕度自動調整配方。

說實話，綠碳化硅微粉在改善涂層附著力方面確實是個好東西，但要用好它還得下功夫。就像老師傅說的："材料是死的，工藝是活的，關鍵是要根據具體情況靈活調整。"隨著新技術的不斷發展，這個傳統材料正在煥發新的活力。

不過最重要的是要記住：再好的材料也要規范施工。基材處理、配比控制、施工工藝，每個環節都不能馬虎。只有把每個細節都做到位，才能真正發揮出綠碳化硅微粉的作用，解決涂層附著力這個老大難問題。
